製品紹介
特殊製品 製造・販売

様々な特殊製品に対応し、お客さまのニーズに応える様に設計・製作いたします。

ダウンザホールハンマー工法用特殊装置

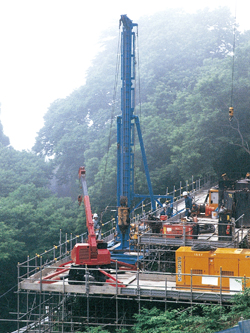

オーガーマシン使用による三点式櫓

オーガーマシン使用による三点式櫓オーガーマシン使用による三点式櫓

従来ボーリングマシンを使用した工法では構造上、親ロッドにて掘削するので足場を2m・5mと組んで、その上に乗せて掘削するのが主であったが、リーダー式三点櫓を使用すると以下の様な利点があります。

オーガーの大きさを自由に選定できる。
前傾、後傾、横方向の角度調整が容易である。
合吊機においてケーシング脱着、杭建込み時も、
 リーダー櫓の後傾により、スムーズに行える。

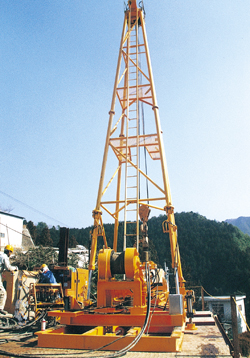

ロータリーテーブルマシン用自走式櫓

ロータリーテーブルマシン用自走式櫓

重心が下にあり、安定しているので、ジャッキアップして
 下部のソリ部がスライド式の自走にした。
合吊機によってケーシング脱着、杭建込みを容易にする
 ための櫓の後足を油圧シリンダーにて、
 前傾、後傾を可能にした。

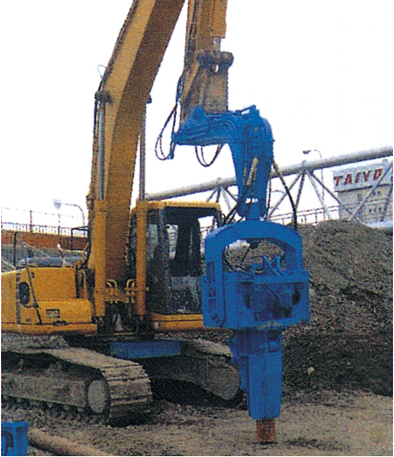

パワーショベル掘削機械

パワーショベル掘削機械

従来ラフタークレーン、ボーリングマシン及び、テーブルマシンでの掘削をパワーショベル改造にて施工しました。

・掘削径 450φ
・深さ 3M用
・スクリュー・ヘッド装着可能
※掘削径・深さは、土質により変化有り

ページトップへ戻る

L&Rジオファイン工法用掘削・攪拌装置

L&Rジオファイン工法は、重金属等で汚染された土壌を掘り上げずに、原位置で不溶化処理を行うもので、汚染物質が周辺に飛散することなく、短期間で経済的に処理できます。撹拌方法に拡縮機構を考案し、必要な深度のみ拡大して原位置処理を行うことが可能です。

  • 施工機械(縮小時)

  • 施工機械(拡大時)

  • L&R工法掘削・撹拌機構

L&R工法研究会

事務局/株式会社 松村組 土木本部内
〒530-8588 大阪市北区東天満1丁目10番20号  TEL : 06-6354-8820
(会員)麻生フォームクリート株式会社、株式会社松村組

ページトップへ戻る

インバータ付き電動テーブルマシーン

電動テーブルマシーン

電動テーブルマシーン

■ 仕様(大きさ):
  406φ〜558φのケーシングが回せます。
■ 重量(本体のみ):2.27t
  機械への装着を考えた
  創りにしています。
(抱っこちゃん取り付け可能)

インバーター付配電盤

インバーター付配電盤

■ 操作盤表示表

表示数 ケーシング回転数 トルク
低速 1 1.53 rpm 2339.3kgm
2 3.06 rpm 2339.3kgm
3 4.58 rpm 2339.3kgm
4 6.12rpm 2339.3kgm
高速 5 7.63 rpm 2339.3kgm
6 9.16 rpm 2339.3kgm
7 10.68 rpm 2006.3kgm
8 12.20 rpm 1756.4kgm
ページトップへ戻る

セメントサイロ

セメントサイロ

■ サイズ:高さ1750×巾1400×長さ1400(mm)
  ※寸法変更・仕様変更はできます。
■ 特徴 ・タイマーにより排出量設定 ・振動音の軽減 ・
  排出口が動く(180°回転)


■排出量

100kg 20秒
200kg 40秒
300kg 60秒
400kg 80秒
500kg 100秒
ページトップへ戻る

テトラポットチャッキング吊装置

テトラポットチャッキング吊装置

従来のテトラポットの設置と比べ、簡単にまた安全に設置することが可能です。
従来では、設置あるいは回収の場合、潜水夫がテトラポットに水中でワイヤーをかけて行っていましたが、チャッキング装置は、潜水夫を使うことなく、安心して作業ができます。

テトラポットチャッキング吊装置
ページトップへ戻る

その他

  • 松杭チャック

  • 中空オーガー

  • アースドリル用バケット

ページトップへ戻る
製作・修理

工事現場が求める最良のツールを迅速にお届けします。 地盤や工事の状況に応じて多種多様なサイズバリエーションをご用意しております。 常に万全の点検・整備を徹底するなど、作業の効率化に役立ちたいと常に留意しております。

ハンマービット・ハンマーケース及び各種部品

各種メーカー特注寸法等もご注文OKです。

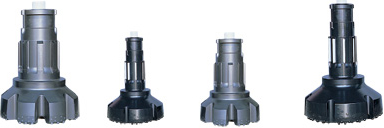

  • ダウンザホールハンマービット

    ダウンザホールハンマービット

  • 中間ケーシングロッド

    中間ケーシングロッド

  • ファーストハンマーケース

    ファーストハンマーケース

  • エアースイベル

    エアースイベル

  • 吊り具及びカンザシ

    吊り具及びカンザシ

  • スライム吹上用振れ止め

    スライム吹上用振れ止め

ケーシング径×長さ ジョイント 重 量
φ406×5m SP6-80H 1,140kg
φ406×3m SP6-80H 760kg
φ457×5m SP6-80H 1.260kg
φ457×3m SP6-80H 840kg
φ508×5m SP6-80H 1,400kg
φ508×3m SP6-80H 930kg
φ558×5m SP6-120H 1,710kg
φ558×3m SP6-120H 1,150kg
φ609×5m SP6-120H 1,845kg
φ609×3m SP6-120H 1,245kg
ページトップへ戻る

ハンマービット解体機

ハンマービット解体機

各種メーカー対応、基本サイズとしては、450φ〜610φのビットサイズにてビット交換。

ページトップへ戻る
      消耗品

さまざまな工法、土質、岩盤に即時対応できるように、現場のニーズを熟知した極め細やかな対応で豊富な部品・部材をご提供しています。

オーガービット

  • FC-5AI

  • FC-4K

  • FC-KCB

  • FC-8A

  • FC-5K

  • FC-6KB

  • FC-KC(LR)

  • FC-60W

■寸法表

平形刃
(Aタイプ)
A B C D E
FC-4A 60 40 175 39 18
FC-5AT 70 50 215 40 20
FC-5AU 70 50 220

40

25
FC-6A 80 60 240 50 25
FC-7A 90 70 250 50 25
FC-8A 100 80 250 45 30
SA.type 上記ビットに、サイド保護チップを取付けたビットもございます。 S5A1、S6A
剣先刃
(Kタイプ)
A B C D E
FC-4K 70 40 180 40 25
FC-5K 80 50 205 45 27
FC-6K 90 60 230 60 35
FC-8K 120 80 250 70 35
FC-5KC 75 50 210 45 27
ケーシングタイプ A B C D E
FC-KC
(L,R)
70 40 145 35 25
FC-5KM 70 54.2 220 50 27



カートリッジ式
(Bタイプ)
A B C D E
FC-KCB 80 40 120 35 25
FC-6KB 100 60 180 60 35
FC-8KB 120 80 215 60 35
FC-8KCB 100 80 175 60 35
FC-8KRB 120 80 30 50 35
各種ホルダー
拡大ビット
(内掘タイプ)
ビン
B ビン芯
〜先端
D E
FC-45W 36 65 165 40 20
FC-50W 36 75 190 40 20
FC-8K 41 75 215 40 20
SFビット
(チップ内蔵)
70 50 230 - -
ヘリ止め 横幅 立幅 厚さ
FC-S 50 70 25

※別注ビットの製作もいたしますので、お問い合せください。




■寸法図

寸法図
ページトップへ戻る

オーガーヘッド

  • 6-40CB型

  • 6-60型拡大ヘッド

  • 6-80M型

  • 6-120B型

寸法図

オーガーヘッドは削孔の精度と地盤へのくい込み性を重視した設計になっています。 一般土質から特殊岩盤にいたるまで工事、工法に合わせてお選びいただけますよう各種揃えています。 (三枚羽根、その他)

ページトップへ戻る

スクリュージョイント

  • 6-60型

  • 6-80M型

  • 6-120型

  • 6-120M型

  • 200S型

  • 400S型

寸法図

ヘッドやスクリューがいかに精度が高くともジョイント部の強度が低いと、よい工事結果は望めません。
高品質の継手を各サイズにわたって取揃えております。

■寸法表

型式 / 寸法 A B C D F G H I
6-40 標準 263 50 96 148 70 50 203 100
6-60 標準 286 60 113 188 85 60 203 120
6-60-126 260 40 126 188 57 40 203 120
6-60-148 260 40 148 188 57 40 203 120
6-80 320 40 176 227 80 40 240 155
6-80M 375 40 180 216 50 30 339 140
6-120 標準 330 50 176 278 90 50 240 190
6-120-180 330 50 180 278 90 50 240 190
6-120-197 330 50 197 278 90 50 240 190
6-120-231 330 50 231 278 90 50 240 190
6-120M 365 30 229 267 50 30 335 180
150S 400 80 222 267 80 80 366 ---
200S 475 40 247 340 80 30 474 ---
400S 475 45 341 408 80 50 474 ---
ページトップへ戻る

スクリュー

スクリュー

■寸法及び重量表

外 形 パイプ ピッチ 羽 厚 5m 1m ヘッド
 40H φ280 φ130×18t 300 16 420 120 80
    φ350 φ130×18t 300 16 500 130 100
    φ400 φ130×18t 350 16 520 140 130
    φ450 φ152.4×18t 400 16 610 150 140
 60H φ280 φ152.4×18t 300 16 490 150 130
    φ350 φ152.4×18t 300 16 560 160 140
    φ400 φ152.4×18t 400 16 560 160 150
    φ450 φ152.4×18t 400 16 620 180 160
    φ500 φ152.4×18t 450 16 650 180 210
    φ550 φ165×20t 450 16 760 200 220
    φ600 φ165×20t 500 16 780 200 250
    φ700 φ177.8×20t 500 16 950 240 310
120H  φ450 φ216.3×20t 400 19 980 360 290
    φ500 φ216.3×20t 450 19 1000 360 320
    φ600 φ232×20t 500 19 1140 390 390
    φ700 φ241.8×20t 600 19 1240 410 460
    φ800 φ267.4×20t 600 19 1430 440 520
200S  φ500 φ318.5×25t 450 25 1530 580 430
    φ600 φ318.5×25t 500 25 1690 610 520
    φ700 φ355.6×25t 600 25 1900 650 600
    φ800 φ355.6×25t 600 25 2060 680 720
    φ900 φ406.4×25t 800 32 2420 750 830
      φ1000 φ406.4×25t 800 32 2670 800 980
ページトップへ戻る

各種ピンパッキン

各種ピンパッキン

■寸法及び重量表

ジョイントパッキン 外径 内径 厚み
40H 103φ 50φ 10mm
60H 125φ 60φ 12mm
80H 160φ 58φ 15mm
80M 125φ 65φ 15mm
120H 199φ 80φ 15mm
200S 185φ 120φ 15mm



ジョイントピン 全長
40H 74mm 17φ
60H 227mm 25φ
80H 242mm 30φ
80M 158mm 25φ
120H 295mm 30φ
200S 260mm 35φ
